信捷plc编程工具

信捷plc编程工具是面向工业自动化领域的专业编程软件，功能覆盖数据监控、设备配置及梯形图编程等核心环节，致力于帮助用户高效完成PLC程序的设计、调试与部署。内置直观的梯形图编辑环境，支持多种指令与逻辑的快速搭建，并可实时查看变量状态与运行参数，便于在编写过程中进行精准调试。还提供设备通信配置向导，可快速建立与信捷系列PLC的稳定连接，实现程序上传、下载与在线监控。凭借结构清晰的操作流程与丰富的辅助工具，信捷PLC编程工具能显著降低工程开发门槛，让从初学者到资深工程师都能在可靠环境中完成从构想到现场运行的全周期编程任务。

信捷plc编程工具特色

1、程序比较功能可定位变量差异与代码差异，确认修改后支持一键同步至PLC。

2、程序段节点可以添加至左侧工程树，双击工程树节点即可跳转至对应程序段。

3、软元件搜索支持按行号定位和替换操作，指令列表显示在独立的说明面板中。

4、含通信配置与程序管理模块，支持连接设置、程序上传下载及版本备份与恢复。

信捷plc编程工具内容

1、设梯形图编辑区与指令面板，可拖拽、插入与连接指令完成逻辑设计与程序编写。

2、整个软件编辑界面布局合理，指令拖拽与连线便捷，大幅提升编程效率与可读性。

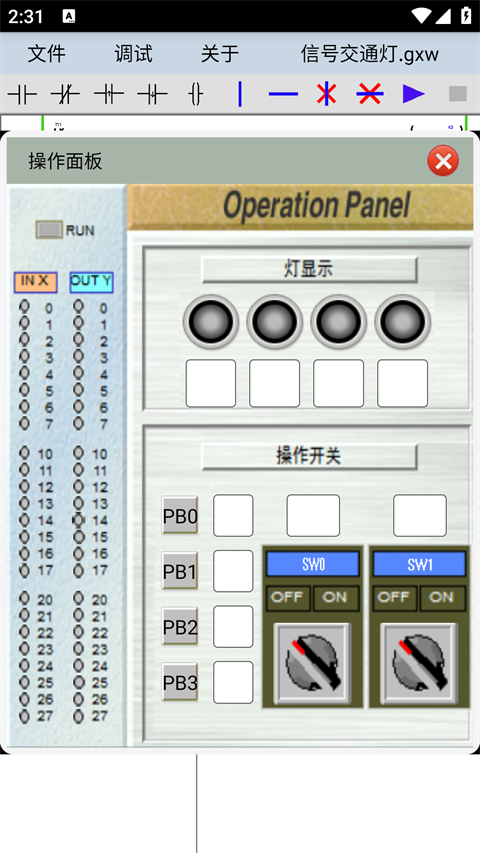

3、在线监控与离线仿真结合，可在无硬件情况下验证程序逻辑，降低现场测试风险。

4、支持多型号信捷PLC兼容，项目迁移与复用便捷，适应不同规模与场景的自动化需求。

信捷plc编程工具优势

1、提供设备通信配置向导，快速建立与PLC的稳定连接，简化联机调试与程序传输过程。

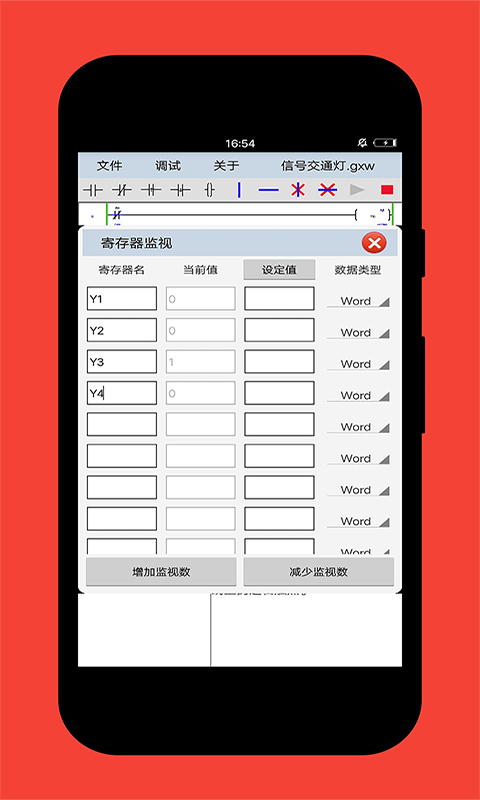

2、提供变量表与实时监控窗口，可查看、修改变量值并绘制趋势曲线辅助分析运行状态。

3、具备实时数据监控与变量追踪功能，可在编程调试阶段直观掌握设备运行状态与参数变化。

4、集成梯形图编辑与多种编程语言支持，指令库丰富，可灵活实现复杂控制逻辑与工艺流程。

信捷plc编程工具亮点

1、梯形图编辑器在图形画面上绘制顺控电路，支持多点并联与串联以及置位复位等基本逻辑结构。

2、全局变量表把符号名称映射到寄存器地址，自定义结构体将多个不同类型的数据合成为统一整体。

3、功能块图把定时器与计数器以及运动控制指令封装为可调用的图形模块，参数端口以连线方式连接。

4、POU封装将反复使用的程序段转化为函数或函数块，支持梯形图与C语言两种编写方式且可加密导出。

信捷plc编程工具教程

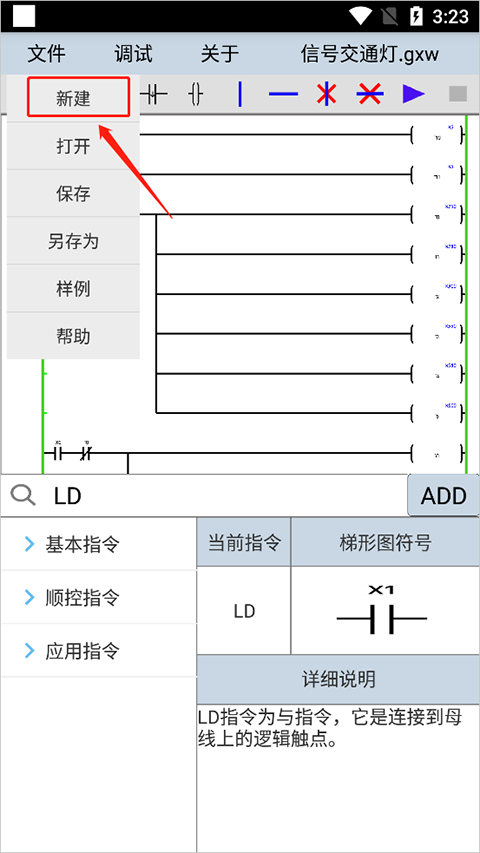

1、点击文件->新建。

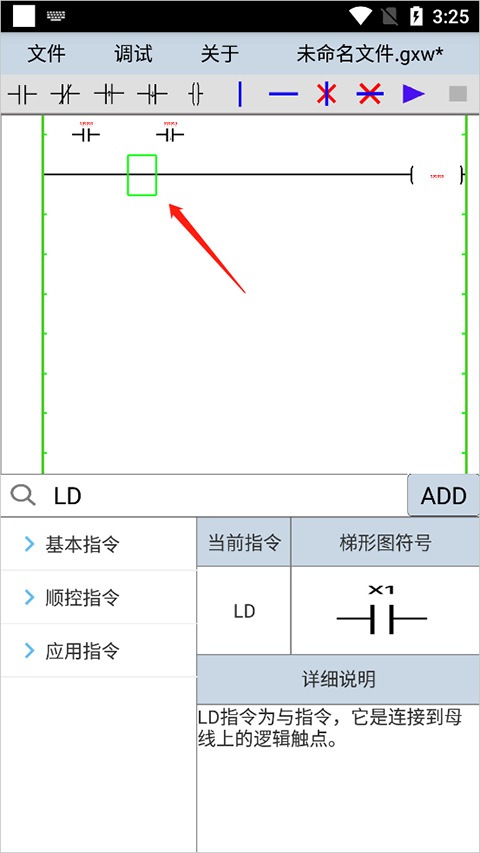

2、点击空白编辑区域，出现绿色矩形框。将两手指按住梯形图编辑区域，慢慢移动手指，缩放梯形图编辑区域。

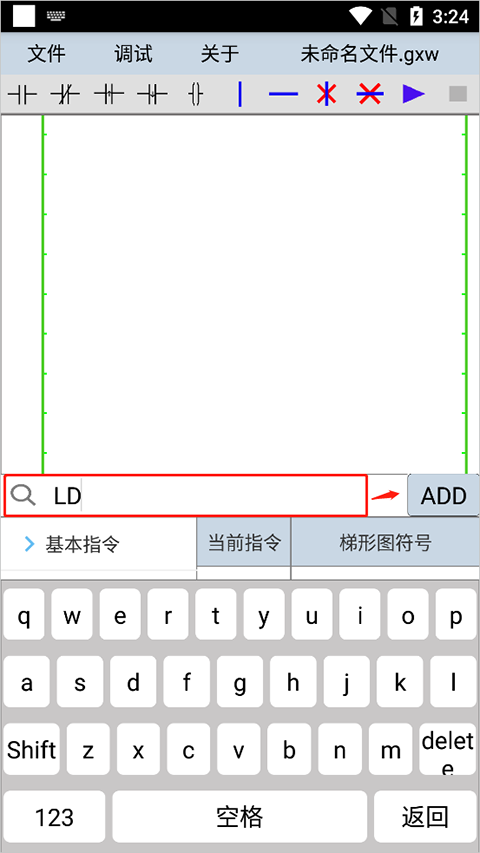

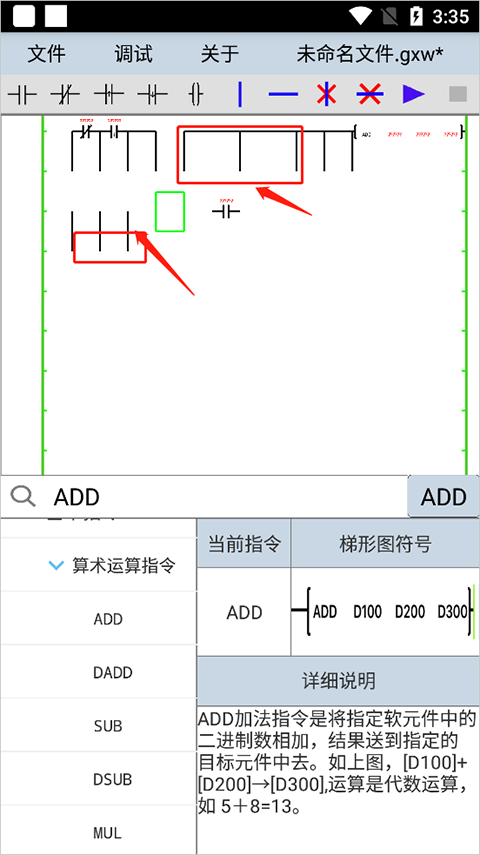

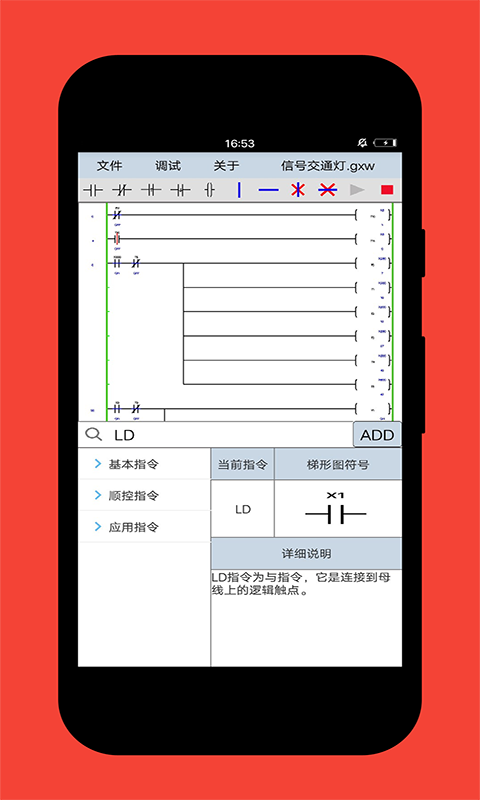

3、点击搜索框，输入需要插入的指令，点击ADD，完成指令的插入。

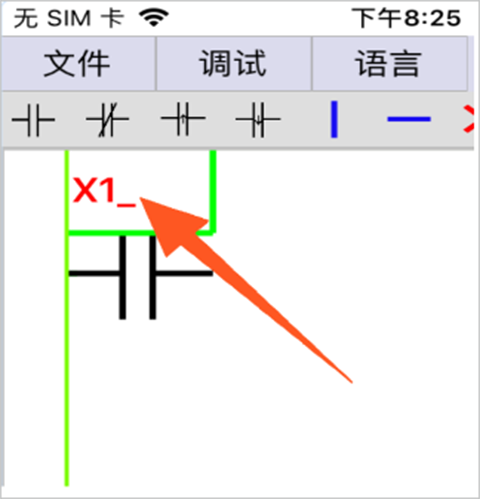

4、点击已插入指令上方的编辑区域，输入该寄存器的名称，编辑完成后，红色字体表示该指令输入错误。

5、点击指令列表，点击需要插入的指令，亦可完成指令的插入。

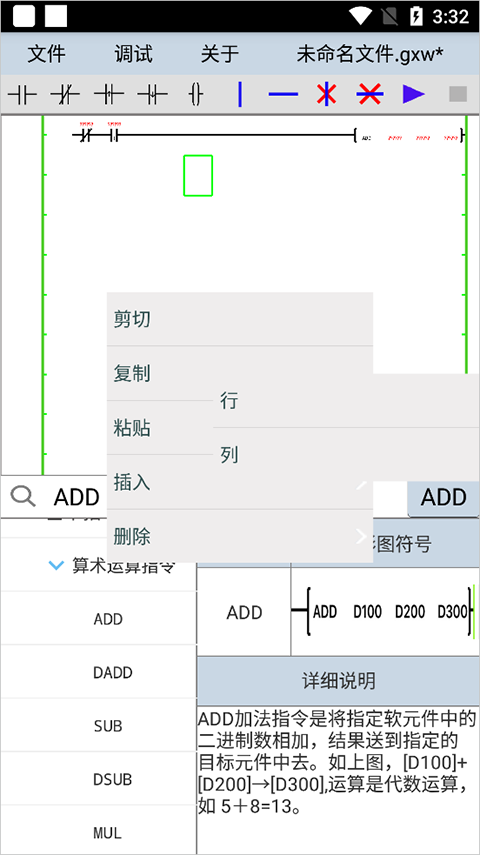

6、长按空白区域的已插入的指令2秒，点击删除一>列，完成该指令的删除。点击删除一>行，完成该指令所在的整行删除。

7、长按空白区域的已插入的指令2秒，点击剪切(复制)继续长按其他空白区域，点击粘贴。

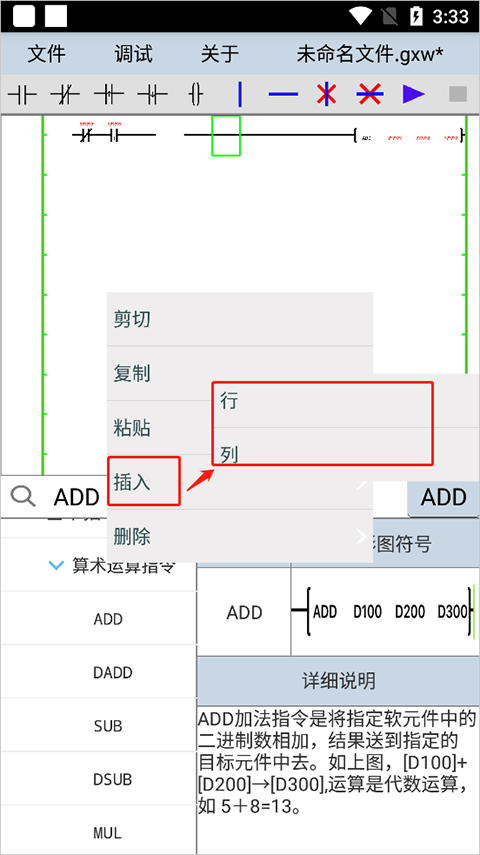

8、长按空白区域2秒，点击插入一>行，即完成该行的插入。

9、点击空白区域，点击横(竖)线的插入(删除)图标，完成横(竖)线的插入和删除。

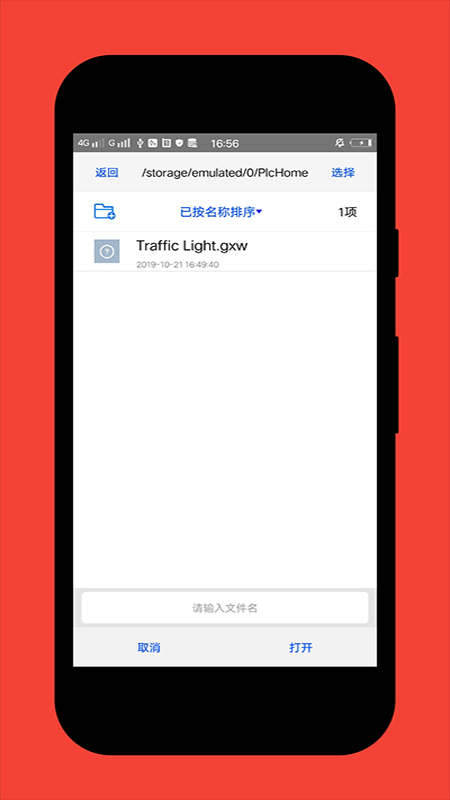

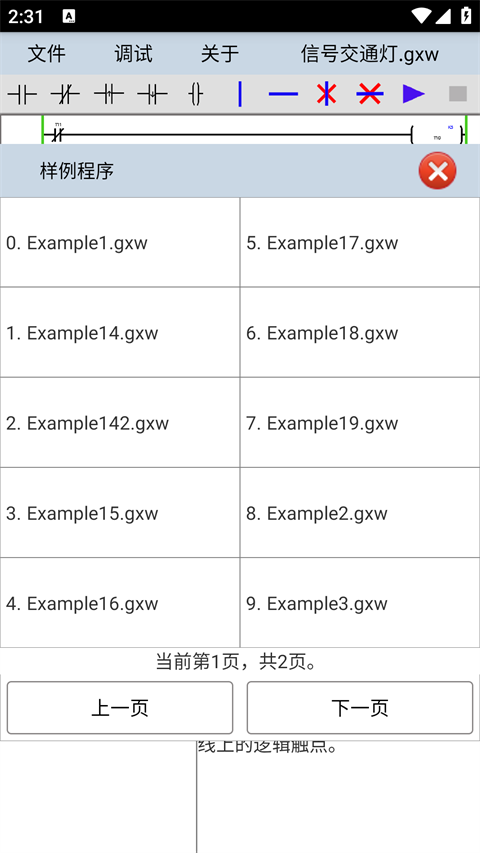

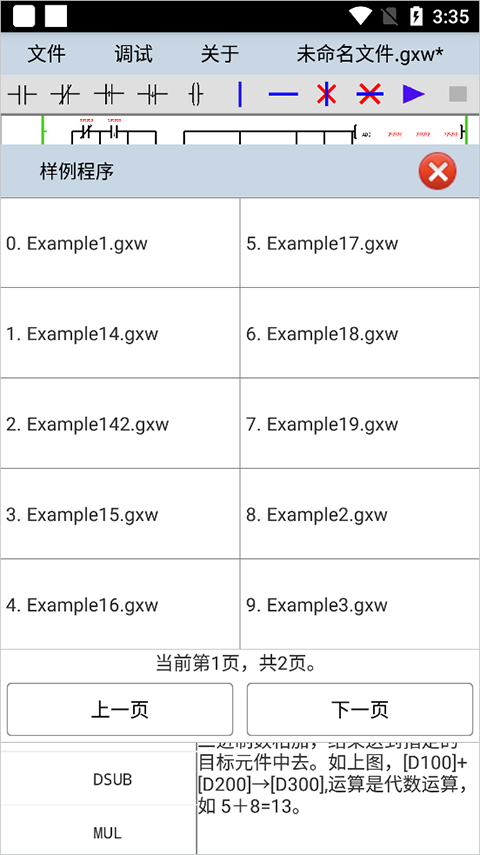

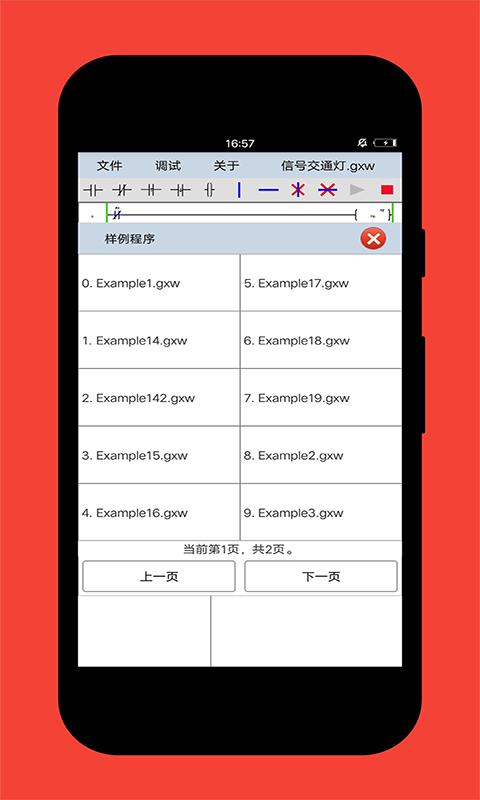

10、点击文件一>样例程序，弹出的对话框中选择样例文件，打开样例文件完成。将两手指按住梯形图编辑区域，曼慢移动手指，即可实现梯形图的缩放。

信捷PLC编程工具软件导入ESI文件

-获取ESI文件‌：从设备制造商官网下载对应型号的ESI文件(后缀为.xml)，注意版本匹配，不同版本的PDO映射可能不同。

-打开编程软件‌：启动信捷的XDPPro(XD/XG/XL系列)或基于CODESYS的编程环境。

-进入EtherCAT配置‌：在项目中找到EtherCAT主站配置界面，通常在“设备配置”或“网络配置”视图下。

‌-点击导入‌：找到“Import ESI”或“ESI导入”按钮，点击后选择准备好的XML文件。

‌-确认导入‌：导入完成后，在从站设备列表中就能看到新添加的设备，可将其拖入主站下进行配置。‌‌

信捷plc与电脑连接教程步骤

连接信捷PLC主要分准备工具、安装软件、配置参数三步‌，USB连接最常用，串口线需注意参数匹配。‌‌‌

-连线怎么接

USB线最方便，方口端插PLC的USB口，USB端插电脑USB口;串口线需用XVP线或DVP线，电脑无串口可用USB转RS232转接。‌‌‌

-软件怎么装

去信捷官网下载编程软件XDPPro，安装时关闭杀毒软件，以管理员身份运行，USB驱动和XINJEConfig软件要一起安装，软件路径别放中文目录。‌‌‌

-怎么连上

打开软件选"选项"—"软件串口设置"，USB连接选XNet通讯协议、设备类型查找方式，点自动搜索或手动选对应COM口，显示"成功连接到本地PLC"或"已连接"就说明连上了。‌‌‌

信捷plc编程工具常见问题

Q：手机连接PLC一直连不上，提示通讯失败，怎么排查?

-核心是通信参数必须与PLC完全一致。信捷PLC的默认串口参数通常是 9600. 8. N, 1(波特率9600.8数据位，无校验，1停止位)，但部分型号或场景可能使用 19200 或 57600.排查顺序如下：

-确认波特率。如果PLC程序里改过通信参数，手机的波特率也必须同步修改。调低波特率(如从115200降到19200)往往能解决连接不稳定的问题。

-确认物理连接方式。信捷PLC通常只有RS232或RS485串口，手机没有串口接口，直接连是不可能的。必须借助中间设备：一是WiFi通讯模块(如W-BOX-T)，通过RS232连接PLC，手机连上模块的WiFi热点即可远程监控和下载程序;二是以太网模块，PLC加装扩展模块后通过网线或WiFi接入局域网，手机在同一网络下才能连接。

-确认PLC站号。多台PLC组网时站号不能冲突，单机连接时站号通常为2.

Q：手机上能直接写梯形图和C语言程序吗?

不能。 手机端工具不具备完整的梯形图编辑能力。第三方“信捷PLC编程工具”App的功能列表里，没有列出梯形图编辑或C语言编写功能，它主要做的是程序上下载、数据监控、PLC起停等操作。梯形图和C语言的编写、语法检查、编译，仍然需要在PC端的XDPPro中完成。部分“工控技术平台”类App支持在手机平板上写梯形图和SCL代码并仿真运行，但那不是信捷官方工具，生成的程序能否兼容信捷PLC需要自行验证。

Q：怎么把电脑上写好的程序下载到手机里，再传到PLC?

手机端工具通常支持导入PC端导出的下载文件。在XDPPro中，可以通过“导入导出下载文件”功能将工程打包成特定格式的文件，然后在手机App中打开该文件进行下载。另一种方式是远程下载：电脑保持XDPPro运行，通过WiFi模块或远程网关建立透传通道，在电脑端直接操作远程下载，手机仅作为网络中转。

Q：有没有离线仿真功能，不连PLC就能测试程序?

信捷PLC的编程软件本身不支持离线仿真。官方论坛和技术支持多次确认，XDPPro没有像三菱GX Works那样的纯软件仿真功能，需要实际连接PLC或使用硬件仿真器才能测试程序。第三方工控学习平台App的“模拟PLC编程”功能是独立的仿真环境，与信捷PLC的实际运行逻辑和指令集不完全一致，只能用于学习梯形图语法，不能替代真机调试。

Q：第三方下载站上的“信捷PLC编程工具”安全吗?

多特软件站等渠道收录的版本标注大小为18.8MB，权限包括“程序写入外部存储”“获取额外的位置信息提供程序命令”等。建议优先从信捷官网(xinje.com)或官方授权的工控平台获取软件。第三方渠道的安装包可能被重新打包，尤其是需要获取位置信息权限的版本，存在隐私风险。如果只是监控运行状态，直接使用官方的“信捷云智造”App更安全。

Q：手机端能监控PLC的实时数据吗?

可以，但功能有限。信捷云智造App支持远程查看PLC的运行状态和数据，第三方编程工具App也支持数据上下载和状态监控。但梯形图在线监控、示波器监控、电子凸轮调试等高级调试功能，仍然需要在PC端XDPPro中完成。手机端的监控更适合快速查看和简单操作，不适合复杂的程序调试。

信捷plc编程工具测评

信捷plc编程工具以专业的功能架构与直观的梯形图编辑环境，为工业自动化编程提供高效可靠的解决方案。实时数据监控与变量追踪让调试过程透明可控，通信配置向导显著简化设备连接与程序传输。在线监控与离线仿真相结合，可在无硬件条件下先行验证逻辑，降低现场风险。

更新日志

v3.5.2

-梯形图全新升级：新增支持折叠的“程序段”功能，使界面更清晰。支持鼠标划线、框选操作，框选后可直接复制粘贴，保留串并联结构。

-调试效率倍增：支持在线工程比较，能精准定位到与PLC中源程序的具体代码和变量差异，并支持一键同步。同时，新增数组越界、除零定位功能，可精准诊断并定位具体代码行。

-运维能力提升：支持在线修改信捷伺服驱动器参数，并支持NTP时钟同步功能，确保设备系统时间准确统一。

-通讯诊断强化：可获取EtherCAT链路从站的通讯数据及异常信息，支持节点复位，便于高效排查链路异常。
